孔板流量計作為差壓式流量計的典型代表，憑借其結構簡單、適用性廣等特點，在工業流量測量中占據重要地位。以下從結構組成與工作原理兩方面進行闡述。
一、結構組成
孔板流量計主要由四大核心部件構成：
1、標準孔板：核心測量元件，通常為帶中心圓孔的圓形金屬薄板。孔板的孔徑需根據被測介質特性精確設計，以實現穩定節流。
2、引壓裝置：連接孔板上下游，用于引導流體壓力至差壓變送器。
3、三閥組：安裝于引壓管路中，用于平衡壓力、校準零點及隔離設備，確保測量安全。
4、差壓變送器：將孔板兩側的靜壓差轉換為電信號，并輸出流量數值。
此外，根據工況需求，可配套安裝直管段、溫度補償裝置等輔助部件，以提高測量精度。
二、工作原理

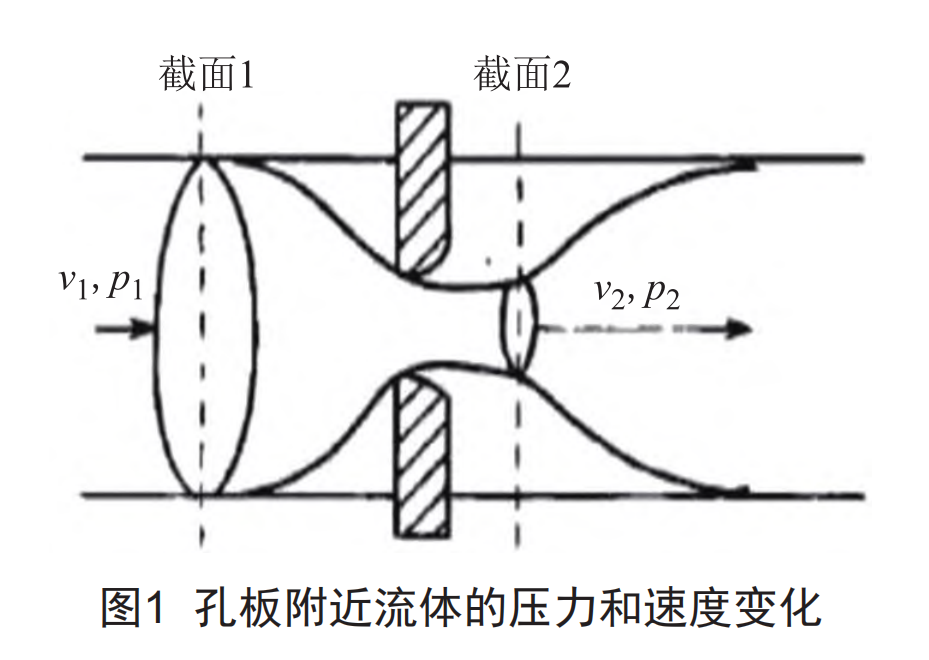

孔板流量計基于流體力學中的節流原理工作。如圖1所示，當流體流經孔板時，流通截面突然收縮，流速在孔板處顯著增加（由V?提升至V?）。根據伯努利方程，流速增加會導致靜壓下降，因此在孔板上游（P?）與下游（P?）之間形成壓差ΔP=P?-P?。此壓差與流量的平方成正比關系，即Q=K√(ΔP/ρ)，其中K為流量系數，ρ為流體密度。通過差壓變送器實時檢測ΔP值，即可換算出瞬時流量。
三、應用優勢
孔板流量計可測量氣體、液體及蒸汽等多種介質，適用于石油、化工、電力、冶金等行業的復雜工況。其優勢包括：
1、結構簡單：無活動部件，維護成本低；
2、安裝便捷：對管道改造要求較少；
3、適應性強：耐高溫高壓，穩定性高。
隨著技術進步，孔板流量計通過優化孔板設計（如采用錐形入口或耐磨涂層）和引入智能變送器，進一步提升了測量精度與可靠性，成為工業流量監測的重要工具。
